Dach Drewniany EN
wersja: DDEN v1Program przeznaczony jest do obliczeń statyczno-wytrzymałościowych elementów konstrukcji drewnianych dachów według Eurokodu drewnianego - normy EN 1995-1-1.
Charakterystyka programu:
Program stanowi kompleksowe narzędzie przeznaczone do obliczeń statyczno-wytrzymałościowych elementów konstrukcji drewnianych dachów według Eurokodu drewnianego - normy EN 1995-1-1. Możliwość wyboru różnych opcji obliczeniowych pozwala na przeprowadzenie programem szczegółowych analiz wytrzymałościowych wielu elementów dachów.
Program składa się z następujących modułów:
- Moduł podstawowy Dach Drewniany EN
, czyli podstawowa wersja programu (bez modułów rozszerzających), przeprowadza obliczenia statyczno-wytrzymałościowe łat, krokwi, belek, płatwi, murłat, a także wiązarów dachowych z uwzględnieniem postanowień zawartych w Eurokodach EN 1995-1-1 oraz EN 1990 z polskim Załącznikiem krajowym.
- Moduł rozszerzający Dach Drewniany EN - National Annexes
wprowadza dodatkowo Załączniki krajowe kilku krajów europejskich (lista krajów dostępna poniżej) w ramach obliczeń prowadzonych przez moduł podstawowy.
Główne opcje obliczeniowe:
W obecnej wersji programu możliwe są obliczenia dla następujących opcji obliczeniowych:
- Łata (jedno- lub dwuprzęsłowa; z/bez wspornika)
- Krokiew / Krokiew koszowa / Krokiew narożna (jedno-, dwu-, trzyprzęsłowa; z/bez wspornika)
- Wiązar jętkowy / Wiązar krokwiowo-płatwiowy (symetryczny/niesymetryczny; z dodatkowymi podporami albo bez nich)
- Belka / Belka stropowa
- Płatew (jedno- lub wieloprzęsłowa; podparta słupami z mieczami/siodełkami albo bez nich)
- Murłata
Parametry materiałowe i geometryczne:
- obliczane mogą być przekroje prostokątne z uwzględnieniem zaciosów (np. na podporach albo pod jętkę) i ukosowań (np. krokwi);
- obszerna biblioteka normowych (wg polskich i zagranicznych norm) klas drewna litego iglastego i liściastego oraz jednorodnego i kombinowanego drewna klejonego warstwowo, z możliwością dodania nowych klas drewna przez Użytkownika na podstawie własnych informacji o ich właściwościach;
- tablice normowych wymiarów przekrojów prostokątnych tarcicy iglastej (wg PN-EN 1313-1 Zał. krajowy NB i wg PN-75/D-96000) oraz tarcicy liściastej (wg PN-EN 1313-2 Zał. krajowy NA).
Obciążenia:
- sprawne zadawanie obciążeń stałych, użytkowych oraz klimatycznych - śniegiem oraz wiatrem (dostępne warianty deklarowania obciążeń - uproszczone, automatyczne), a także dodatkowych Użytkownika;
- możliwość wykorzystania współpracy z programem Kalkulator Oddziaływań Normowych EN, co pozwala na automatyczne wprowadzanie ciężarów materiałów, obciążeń użytkowych, oddziaływań klimatycznych (śnieg, wiatr), a także obciążeń zdefiniowanych przez Użytkownika;
- przekazywanie obciążeń z innych elementów na płatwie oraz murłaty;
- zautomatyzowana kombinatoryka oddziaływań, uwzględniająca przyjęte przez Użytkownika założenia obliczeniowe.
Wyniki obliczeń:
- obliczenia statyczne wykonywane dla wielu zadeklarowanych przypadków obciążeń i kombinacji oraz ich obwiedni;
- warunki SGN i/lub SGU, poprzedzone wynikami pośrednimi (m.in. cechy geometryczne przekroju, wartości współczynników i wytrzymałości obliczeniowych drewna, miarodajne siły przekrojowe);
- zmiana danych skutkuje dynamiczną zmianą rysunków i wyników obliczeń, co sprzyja optymalizacji projektowanej konstrukcji;
- funkcja ‘Podglądu toku obliczeń’ umożliwia wgląd do szczegółowego zapisu przebiegu obliczeń.
Notka obliczeniowa:
- zwięzła i czytelna forma notki obliczeniowej (raportu), której zakres Użytkownik może ustalić wg uznania;
- możliwość wydruku notki oraz zapisania jej do edytora tekstu lub pliku RTF.
Dodatkowe cechy programu:
- możliwość zawarcia w jednym pliku (zadaniu projektowym) obliczeń dla wielu elementów drewnianych i różnych opcji obliczeniowych;

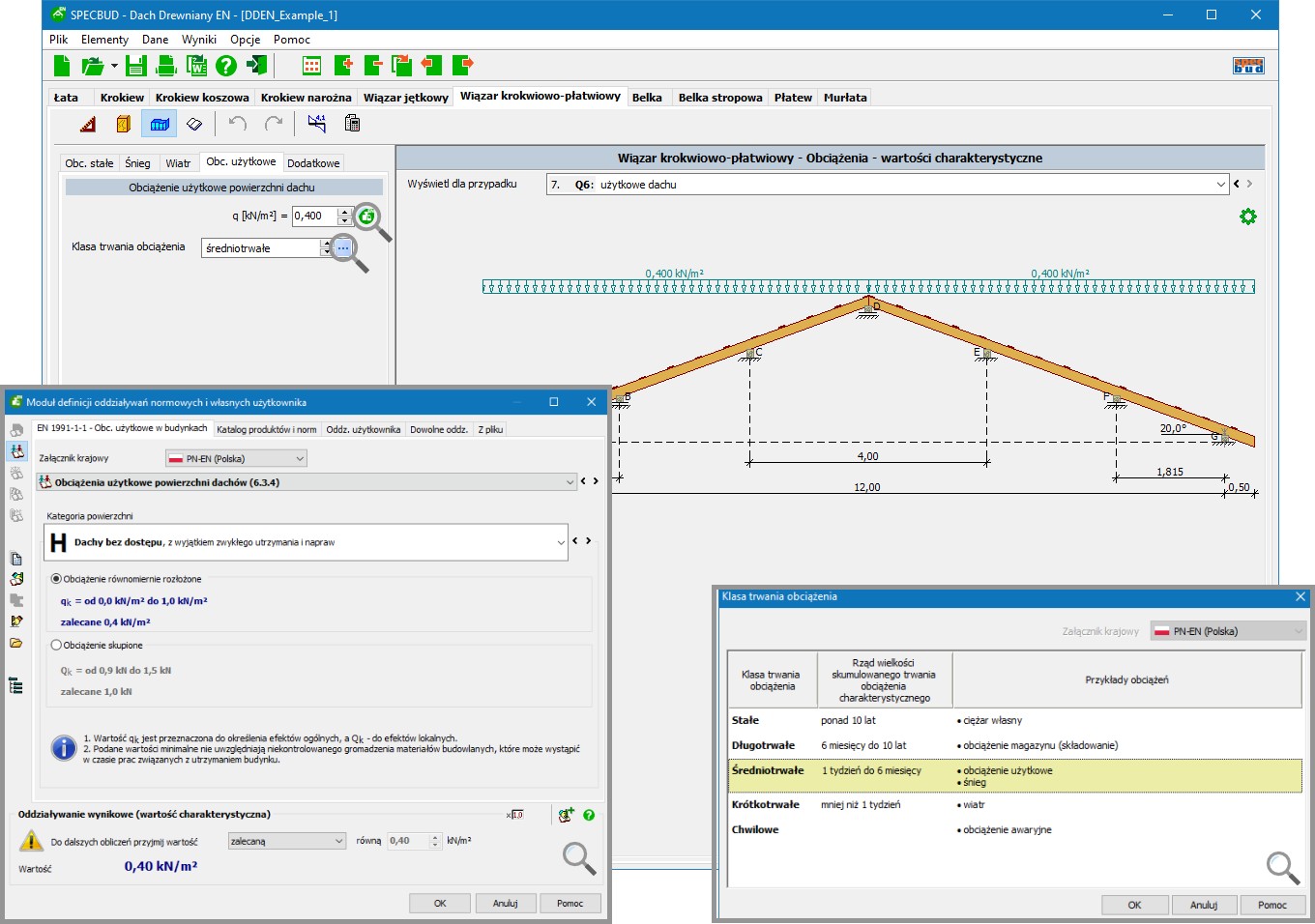

- przejrzysta budowa okna programu, z podziałem na część dotyczącą deklaracji danych do obliczeń, pole zawierające rysunek przekroju lub modelu obliczeniowego konstrukcji z obciążeniami oraz blok podstawowych wyników;
- prosta, intuicyjna obsługa, z wieloma funkcjami usprawniającymi deklarowanie danych i założeń obliczeniowych, np. wyznaczanie klasy drewna na podstawie klas sortowniczych, obliczeniowe wytrzymałości drewna, klasy trwania obciążanie i klasy użytkowania konstrukcji;
- obszerny plik pomocy (tzw. help) zawiera objaśnienia merytoryczne i funkcjonalne;
- wersje językowe - polska, angielska, i rosyjska (dotyczy okien programu oraz notki obliczeniowej).
Załączniki krajowe:
Moduł National Annexes rozszerza zakres działania podstawowej wersji programu Dach Drewniany EN o ustalenia dodatkowe (tzw. postanowienia krajowe) poczynione przez Załączniki krajowe następujących krajów europejskich:
- Białoruś - TКП EN
- Czechy - ČSN EN
- Estonia - EVS-EN
- Finlandia - SFS-EN
- Litwa - LST EN
- Łotwa - LVS EN
- Rumunia - SR EN
- Słowacja - STN EN
- Szwecja - SS-EN
- możliwe dodanie kolejnych krajów
Prezentacja video programu
