Belka
wersja: BL v4Program ten służy do obliczań statycznych belek jedno lub wieloprzęsłowych.
Charakterystyka programu:
Schemat belki określa się podając liczbę i rozpiętość przęseł i wsporników oraz warunki podparcia, a także położenie przegubów w przęsłach. Podczas obliczeń możliwa jest szybka modyfikacja schematu belki bez zmiany zadanych obciążeń. Belka może być prezentowana w widoku płaskim (2D) lub izometrycznym (3D).

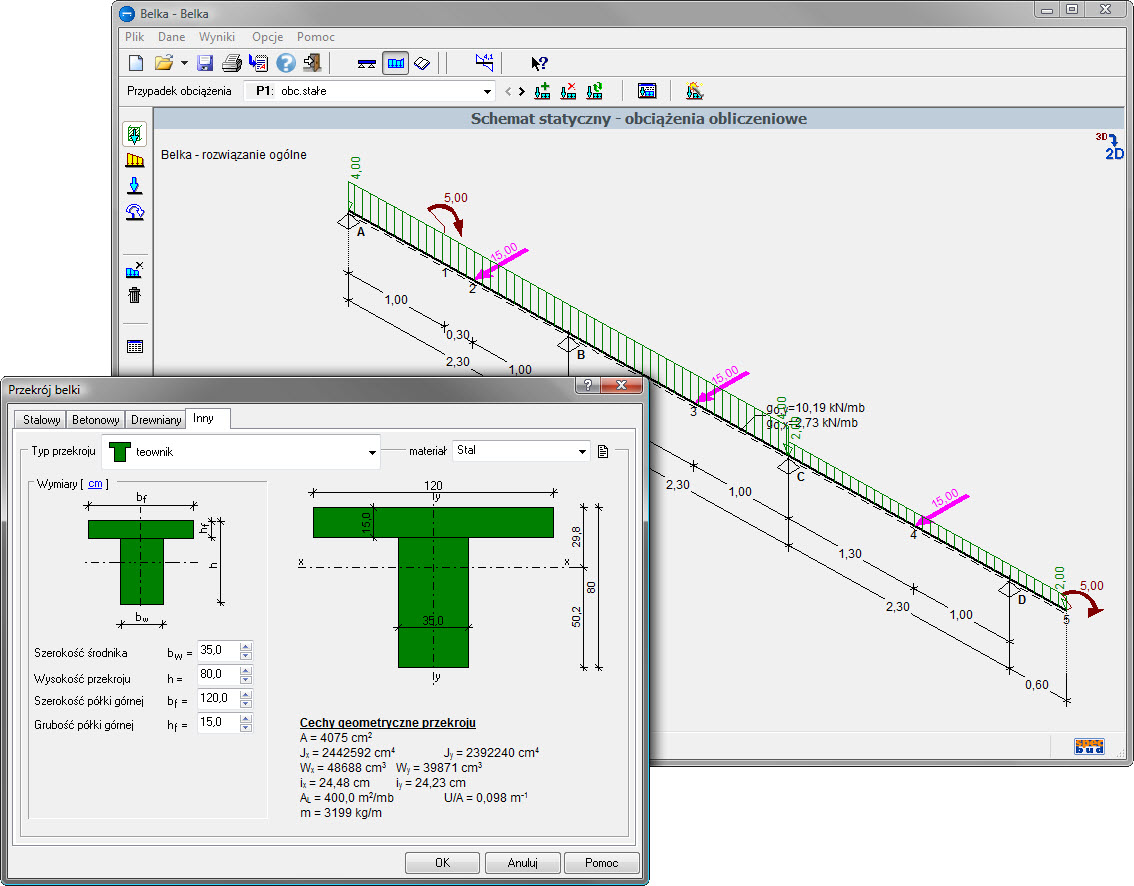

Deklarowanie przekroju i materiału belki ułatwiają wbudowane biblioteki profili stalowych, przekrojów betonowych i drewnianych oraz kalkulator cech geometrycznych przekrojów o różnych kształtach.

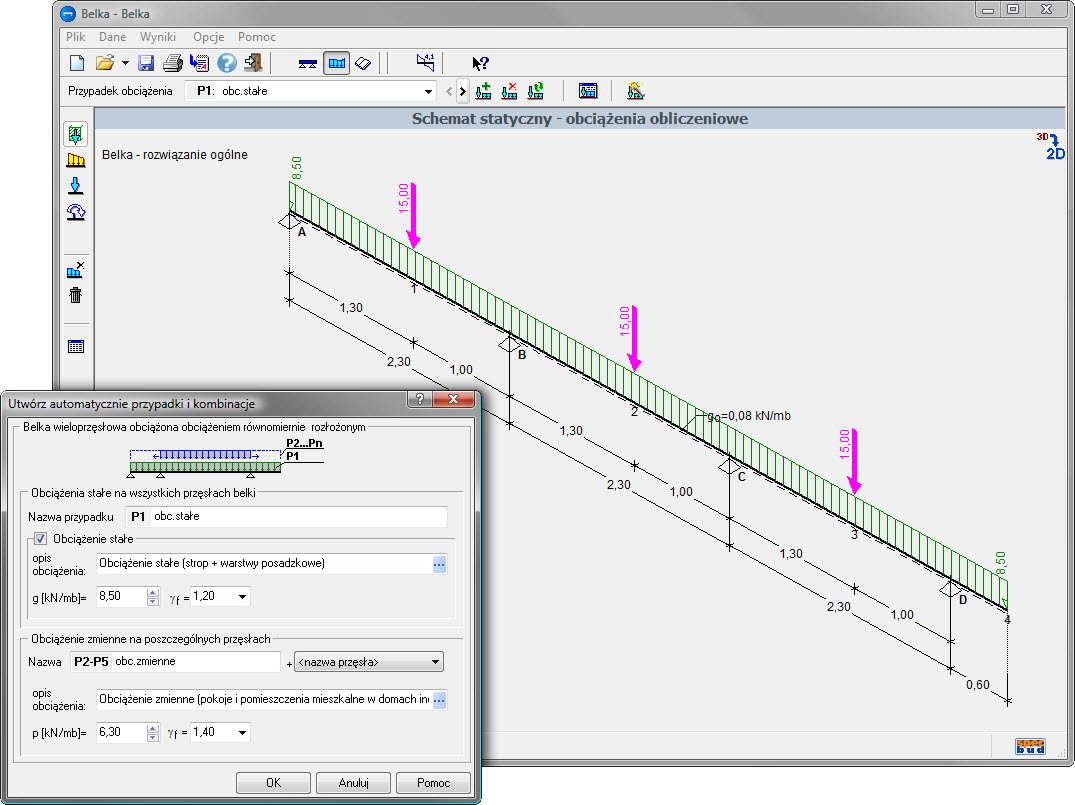

Obliczenia statyczne belki można wykonywać dla wielu zadeklarowanych przypadków obciążeń i wielu kombinacji; uzyskuje się też wyniki dla obwiedni. Kombinacje można ustalać ‘ręcznie’ lub automatycznie wg reguł kombinacyjnych podanych w normie PN-82/B-02000. Ułatwieniem w zakresie kombinatoryki jest generator przypadków i kombinacji, który automatycznie tworzy kolejne przypadki obciążeń zmiennych rozłożonych odpowiadające obciążeniom poszczególnych przęseł belki oraz kombinacje z udziałem tych przypadków. Poszczególne składniki obciążenia definiuje się na belce za pomocą myszki lub zapisuje w tablicy. Dostępne typy sił to działające pionowo lub poziomo: obciążenie rozłożone równomiernie lub trapezowo oraz siła skupiona i moment skupiony. Przy deklarowaniu obciążeń możliwa jest współpraca z Modułem Obciążeń programu Kalkulator Obciążeń Normowych. Zadeklarowane obciążenia można łatwo usuwać lub zmieniać jego wartość i położenie.

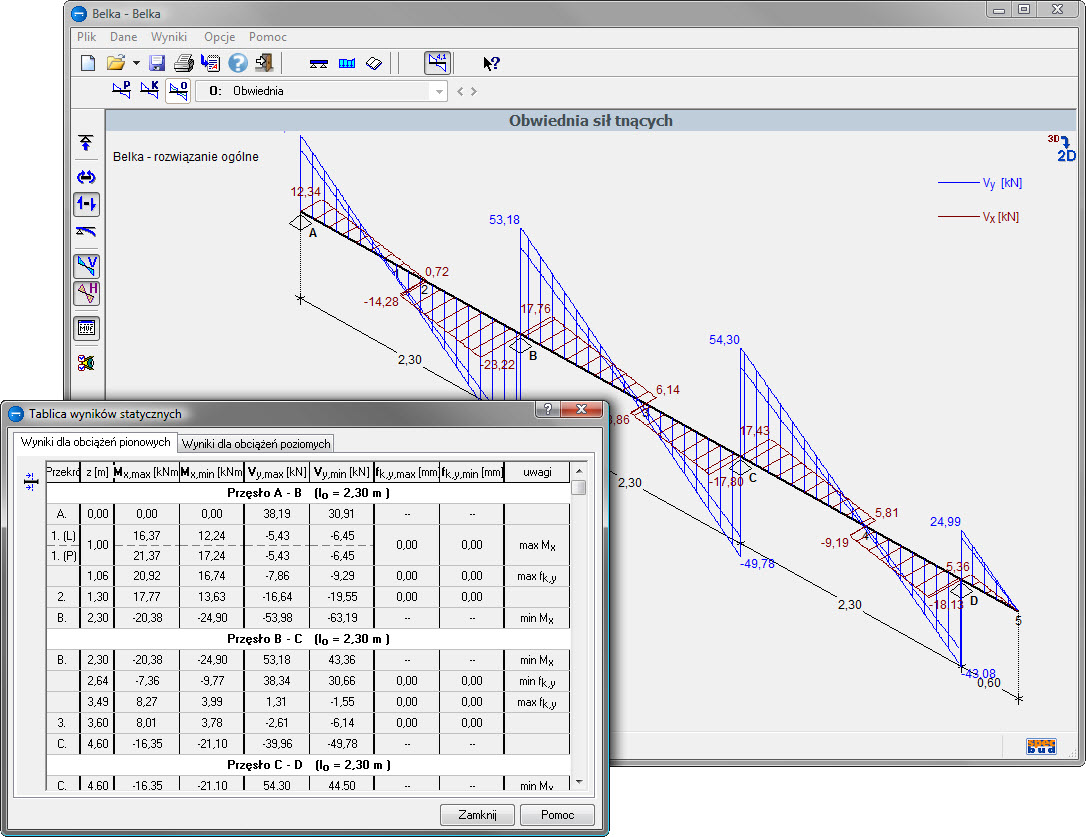

Wyniki obliczeń statycznych prezentowane są (w widoku 2D i 3D) dla poszczególnych przypadków obciążeń, kombinacji i obwiedni w postaci wykresów momentów zginających i sił poprzecznych oraz linii ugięcia belki. Wielkości te podane są też w formie stabelaryzowanej dla charakterystycznych przekrojów belki i innych przekrojów wskazanych dodatkowo przez projektanta.
Wyniki obliczeń można wydrukować bezpośrednio z programu lub przesłać do dokumentu edytora tekstów. Kolejny etap projektowania belki - obliczenia wytrzymałościowe wg norm materiałowych - można przeprowadzić za pomocą programów wymiarujących SPECBUD - Kalkulatora Elementów Żelbetowych (KEZ), Drewnianych (KED) lub Stalowych (KES).
Prezentacja video programu
