Kalkulator Elementów Drewnianych

wersja: KED v3

Program służy do obliczania drewnianych elementów budowlanych o przekrojach pojedynczych lub złożonych z drewna litego lub klejonego warstwowo wg normy projektowania konstrukcji drewnianych PN-B-03150:2000 z uwzględnieniem zmian Az1, Az2 i Az3 do tej normy.

Charakterystyka programu:

Program spełnia dwie funkcje projektowe: stanowi kalkulator konstrukcji drewnianych w zakresie przypadków wymiarowania podanych w normie drewnianej oraz umożliwia projektowanie elementów konstrukcji dachowych: łat, krokwi, symetrycznych i niesymetrycznych krokwi narożnych/koszowych, płatwi oraz belek i słupów, a także wyznacza nośności obliczeniowe łączników trzpieniowych (śrub, wkrętów i gwoździ).

Możliwe jest zawarcie w jednym pliku dotyczącym danego obiektu (w jednym zadaniu projektowym) obliczeń wielu różnych elementów konstrukcyjnych, a opcja Menadżera elementów umożliwia sprawne zarządzanie tymi elementami.

Wyniki obliczeń otrzymuje się w formie tekstowej, tabelarycznej i rysunkowej, a ich zakres można swobodnie dopasowywać do indywidualnych potrzeb. Istnieje też możliwość ich wydrukowania oraz zapisywania w formie dokumentu edytora tekstów.

Pierwsza z opcji programu - Wymiarowanie przekroju - pozwala na wykonanie obliczeń dla jedenastu przypadków wymiarowania podanych w normie drewnianej. Możliwa jest analiza elementów o przekroju prostokątnym pojedynczym lub podwójnym oraz okrągłym, półokrągłym, sfazowanym z jednej lub dwóch stron, a także o przekrojach złożonych (dwuteowym, teowym, prostokątnym podwójnym z przewiązkami) z zastosowaniem łączników mechanicznych. Można stosować wszystkie klasy drewna litego i klejonego warstwowo określone w przedmiotowych normach PN-EN, a także dodatkowe klasy zdefiniowane przez projektanta. Po wyborze przypadku wymiarowania podaje się parametry materiałowe (gatunek i klasę wytrzymałości drewna), typ i wymiary przekroju poprzecznego (do wyboru jest siedem typów), klasę użytkowania konstrukcji i klasę trwania obciążenia oraz obciążenie obliczeniowe projektowanego przekroju lub elementu.
Program wykonuje obliczenia podając na bieżąco wyniki dla normowych warunków wytrzymałości przekroju i stateczności elementu (zwichrzenie belki, wyboczenie słupa) i smukłości.

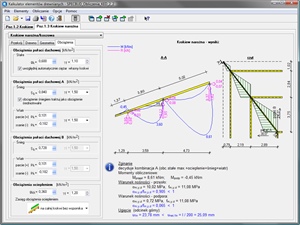

W opcjach Łata, Krokiew, Krokiew narożna/koszowa i Płatew program przeprowadza analizę nośności projektowanego elementu dla zadanych obciążeń konstrukcji dachowej. Prezentowany jest rysunek przekroju poprzecznego elementu i schemat tej części konstrukcji dachu, w której jest usytuowany obliczany element. Obciążenia stałe, zmienne, klimatyczne: śniegiem i wiatrem (wg aktualnych norm PN, z uwzględnieniem zmian Az1 do norm śniegowej i wiatrowej) mogą być deklarowane automatycznie, gdyż program posiada wbudowany generator tych obciążeń. Dodatkowo możliwa jest współpraca z modułem obciążeniowym programu Kalkulator Obciążeń Normowych. Łatwość wyboru różnych schematów konstrukcyjnych pozwala na szybkie wariantowanie rozwiązania ustroju nośnego dachu.

W opcji Słup sprawdzana jest nośność słupów pełnościennych i złożonych (do wyboru jest łącznie dziesięć typów przekrojów dostępnych także w opcji Wymiarowanie) przy ściskaniu osiowym i mimośrodowym.

W opcji Belka możliwe jest zaprojektowanie belki jedno- lub wieloprzęsłowej o przekroju prostokątnym, poddanej działaniu obciążenia równomiernie rozłożonego (stałego i zmiennego).

W opcji Nośność łączników trzpieniowych program wyznacza nośności łączników mechanicznych (śrub, wkrętów, gwoździ gładkich oraz gwoździ pierścieniowych i śrubowych) w złączach drewno-drewno i drewno-stal obciążonych poprzecznie i osiowo.
