Belka Jezdna Wciągnika

wersja: BJW v2

Program przeznaczony jest do obliczeń statyczno-wytrzymałościowych belek jezdnych wciągników wg normy PN-90/B-03200.

Charakterystyka programu:

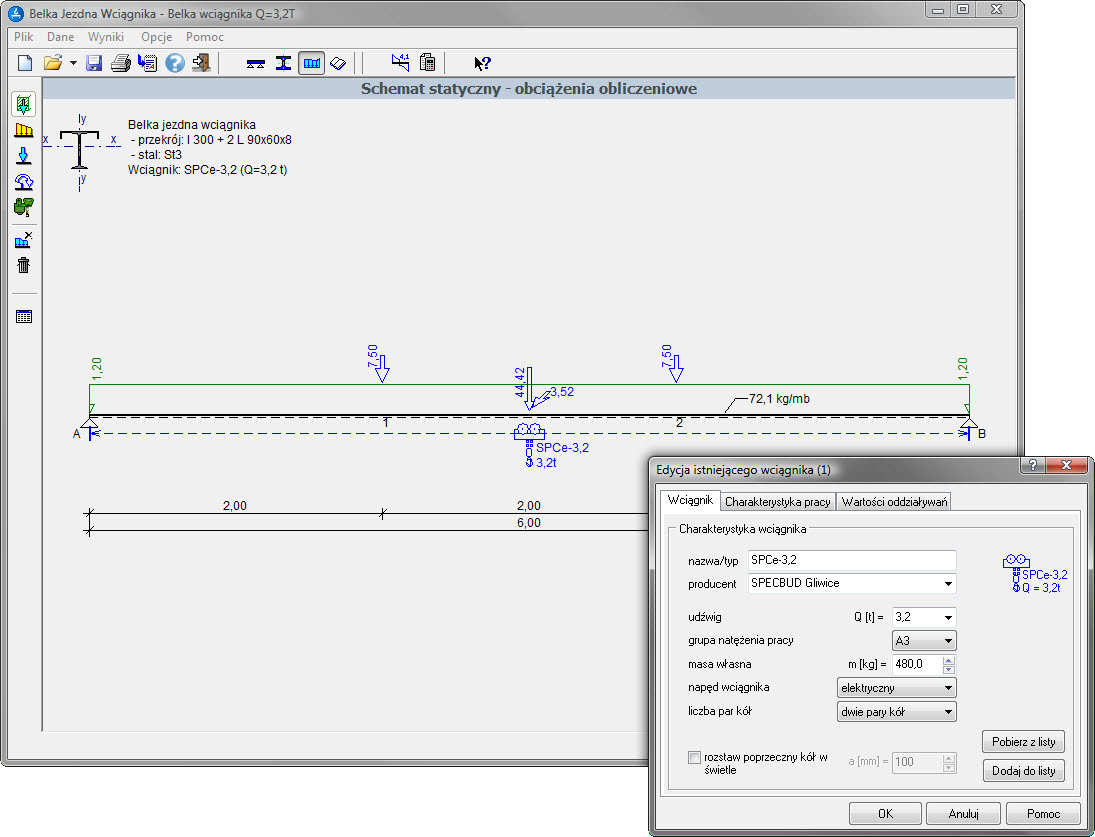

Schematem statycznym może być belka jednoprzęsłowa lub wieloprzęsłowa ciągła, także gerberowska, o prostej trasie. Zdefiniowanie schematu belki polega na określeniu liczby i rozpiętości przęseł i wsporników. Podczas obliczeń możliwa jest szybka modyfikacja schematu belki bez zmiany zadanych obciążeń. Obciążenie eksploatacyjne belki mogą stanowić dwa różne wciągniki o napędzie elektrycznym lub ręcznym (wciągniki mogą działać osobno lub jako sprzężone ze sobą). Parametry deklarowanego wciągnika pobiera się ze wcześniej utworzonej listy wciągników użytkownika, można też podać parametry nowego wciągnika w bloku ich deklaracji, a następnie przenieść je do tablicy wciągników.

Obliczeniowe wartości sił pionowych i poziomych oddziaływania kół wciągnika na dolną stopkę belki są określone zgodnie z normą PN-86/B-02005. Dodatkowo do belki można przyłożyć obciążenia stałe w postaci sił skupionych, obciążeń rozłożonych trapezowych lub momentów skupionych; ciężar własny belki jest uwzględniany automatycznie przez program. Wszystkie zadeklarowane obciążenia można łatwo usuwać z belki lub zmieniać ich wartość i położenie. Wszystkie wprowadzone siły dodatkowe oddziaływują stale na belkę w trakcie przejazdu wciągników.

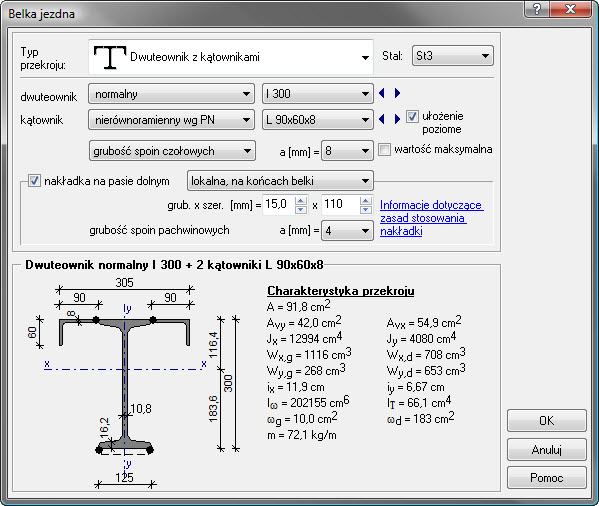

Przekrojem belki może być pojedynczy dwuteownik walcowany (I, IPE, HEB, itp.) lub dwuteownik wzmocniony nałożonym ceownikiem walcowanym albo dwuteownik z dołożonymi skrzydełkami z kątowników. Poszczególne kształtowniki składowe przekroju belki dobiera się automatycznie przy wykorzystaniu bibliotek tych profili.

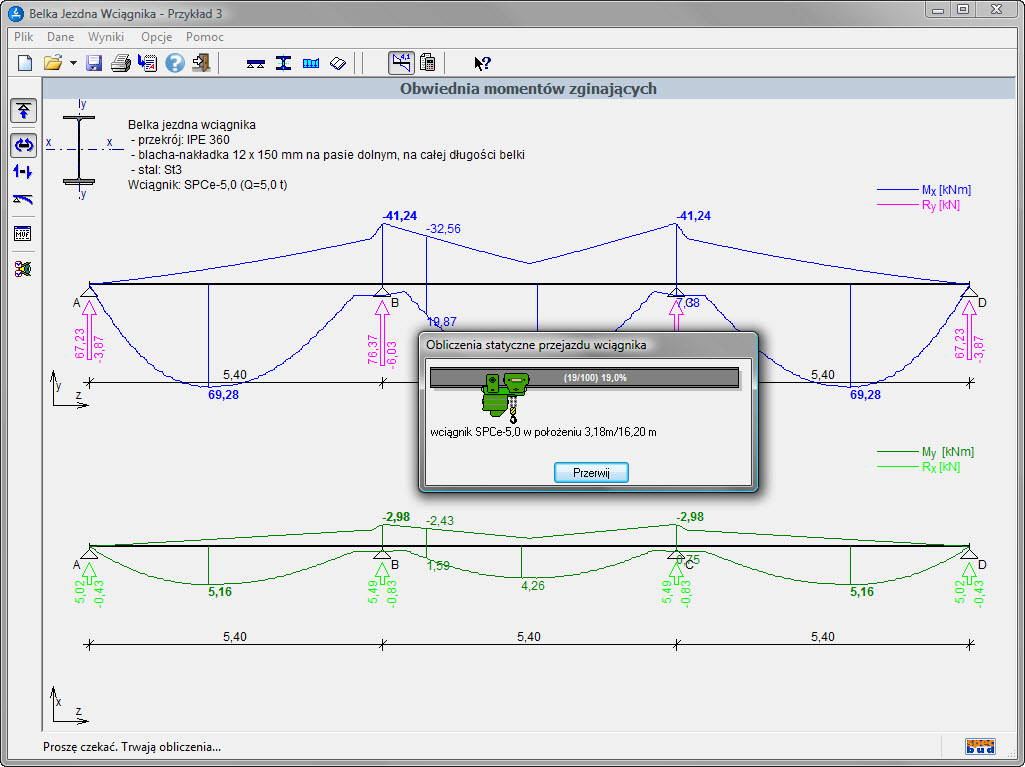

Wyniki obliczeń statycznych prezentowane są w płaszczyźnie pionowej i poziomie w postaci obwiedni wykresów momentów zginających w płaszczyźnie pionowej i poziomej, sił poprzecznych oraz linii ugięcia belki. Wielkości te podane są też w postaci stablicowanej, dla charakterystycznych przekrojów belki i innych przekrojów wskazanych dodatkowo przez projektanta.

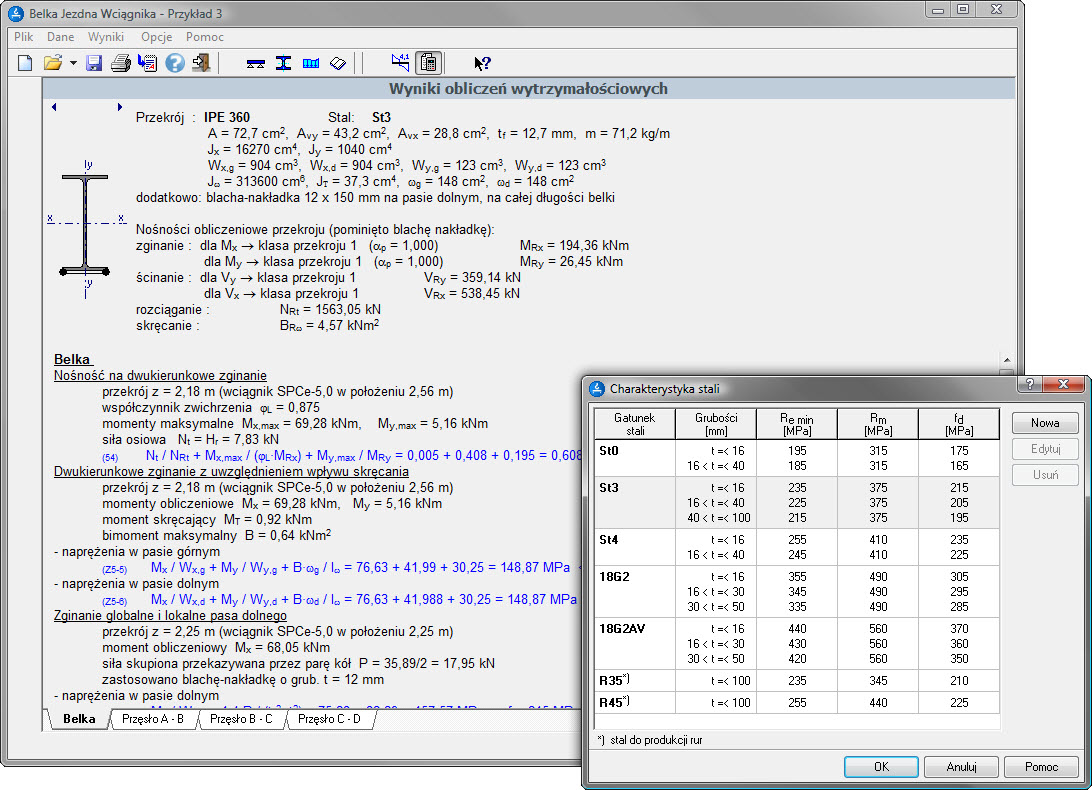

W ramach obliczeń wytrzymałościowych określona zostaje klasa przekroju i jego nośności obliczeniowe. Wyznaczany jest współczynnik zwichrzenia przy uwzględnieniu bocznego podparcia belki tylko na jej podporach oraz sposobu i poziomu przyłożenia obciążenia belki. Dla każdego przęsła sprawdzane są podstawowe warunki nośności normy stalowej PN-90/B-03200 jak dla elementu dwukierunkowo zginanego z uwzględnieniem zwichrzenia oraz warunki dodatkowe wg Załącznika 5 tej normy dotyczące dwukierunkowego zginania z uwzględnieniem skręcania i lokalnego zginania dolnej stopki dwuteownika.
Ugięcie poszczególnych przęseł porównywane jest z ugięciem granicznym. Przekroczenie warunków normowych jest wyraźnie sygnalizowane.

Wyniki obliczeń otrzymuje się w formie tekstowej, tabelarycznej i rysunkowej, a ich zakres można swobodnie dopasowywać do indywidualnych potrzeb. Istnieje możliwość ich wydrukowania oraz zapisywania w formie dokumentu edytora tekstów.

Program stanowi więc narzędzie umożliwiające analizę statyczno-wytrzymałościową belek jezdnych wciągników podwieszonych do belek lub dźwigarów dachowych, czy stropów w sposób nie podatny.
