Belka Drewniana

wersja: BD v5

Program przeznaczony do obliczeń statycznych belek swobodnie podpartych i ciągłych dowolnie obciążonych oraz wymiarowania belek z drewna litego lub klejonego zgodnie z normą PN-B-03150:2000 z uwzględnieniem zmian Az1, Az2 i Az3.

Charakterystyka programu:

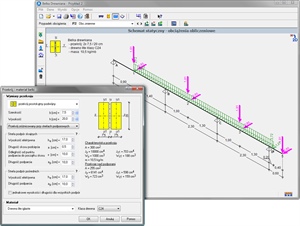

Schemat belki określa się podając liczbę i rozpiętości przęseł i wsporników oraz warunki podparcia. Podczas obliczeń możliwa jest szybka modyfikacja schematu belki bez zmiany zadanych obciążeń. Belka może być prezentowana w widoku płaskim (2D) lub izometrycznym (3D).

Deklarowanie przekroju następuje przez wybranie jednego z siedmiu typów przekrojów: prostokątnego pojedynczego, podwójnego lub potrójnego. okrągłego, półokrągłego, sfazowanego z jednej lub z dwóch stron i klasy drewna litego lub klejonego warstwowo określonego w przedmiotowych normach PN-EN, a także dodatkowych klas zdefiniowanych przez projektanta.

Obliczenia statyczne belki można wykonywać dla wielu zadeklarowanych przypadków obciążeń i wielu kombinacji; uzyskuje się też wyniki dla obwiedni. Kombinacje można ustalać ‘ręcznie’ lub automatycznie wg reguł kombinacyjnych podanych w normie PN-82/B-02000. Ułatwieniem w zakresie kombinatoryki jest generator przypadków i kombinacji, który automatycznie tworzy kolejne przypadki obciążeń zmiennych rozłożonych odpowiadające obciążeniom poszczególnych przęseł belki oraz kombinacje z udziałem tych przypadków.
Poszczególne składniki obciążenia definiuje się na belce za pomocą myszki lub zapisuje w tablicy. Dostępne typy sił to działające w płaszczyźnie pionowej lub poziomej: obciążenie rozłożone równomiernie lub trapezowo oraz siła skupiona i moment skupiony. Ciężar własny belki jest uwzględniany automatycznie przez program. Przy deklarowaniu obciążeń możliwa jest współpraca z modułem obciążeń programu Kalkulator Obciążeń Normowych.

Wyniki obliczeń statycznych prezentowane są (w widoku 2D lub 3D) w postaci wykresów momentów zginających i sił poprzecznych oraz linii ugięcia belki, a także reakcji podporowych. Wielkości te podane są też w formie stabelaryzowanej dla charakterystycznych przekrojów belki i innych przekrojów wskazanych dodatkowo przez projektanta.
Program pracując w trybie "Belka - rozwiązanie ogólne" wykonuje obliczenia statyczne belki z dowolnego materiału (drewno, beton, stal, aluminium, materiał definiowany przez projektanta).

W zakresie wymiarowania dla zadanego przekroju sprawdzane są warunki wytrzymałości przy zginaniu z uwzględnieniem zwichrzenia, przy ścinaniu oraz docisku na podporach. Możliwe jest wykonanie obliczeń wytrzymałościowych dla przypadku zginania dwukierunkowego. Ugięcie przęseł porównywane jest z ugięciem granicznym.

Wyniki obliczeń otrzymuje się w formie tekstowej, tabelarycznej i rysunkowej, a ich zakres można swobodnie dopasowywać do indywidualnych potrzeb. Istnieje też możliwość ich wydrukowania oraz zapisywania do dokumentu edytora tekstów.
